实验室高纯气体配管应如何设置?
作者: 发布日期:2020-03-14
       所有高纯度、高洁净的气体均需通过管路输送到设备用点(POU),为了达到工艺对气体的质量要求,在气体出口指标一定的情况下,则更需重视配管系统的材料选用和施工质量。青岛高纯气体除取决于制气或净化设备的精度外,在很大程度上受到管路系统诸多因素的影响,因此,管材的选取应恪守相关行业原则,并在图纸中注明管道材质。  

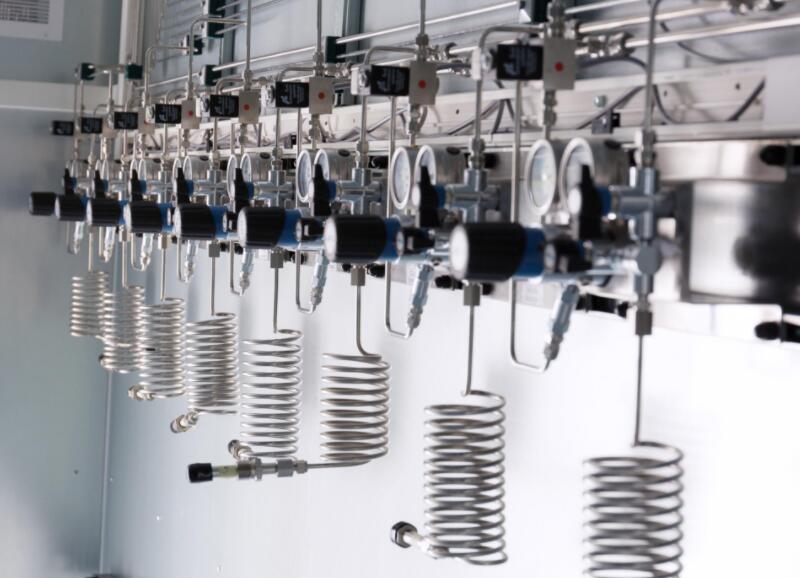

实验室青岛高纯气体配管应如何设置?

       在半导体体行业线宽越做越小,其对气体纯度、颗粒度、杂质含量、露点的要求也越来越高。高纯氮气(PN2):系统管道采用内壁电解抛光(EP)低碳(316L)不锈钢管,阀门采用相同材质的波纹管阀或隔膜阀。  氮气(N2):系统管道采用内壁电解抛光(EP)低碳(316L)不锈钢管或光亮退火(BA)低碳(316L)不锈钢管,阀门采用相同材质的波纹管阀或球阀。 高纯氢气(PH2)氢气(H2):系统管道采用内壁电解抛光(EP)低碳(316L)不锈钢管,阀门采用相同材质的波纹管阀或隔膜阀。氩气(Ar):系统管道采用内壁电解抛光(EP)低碳(316L)不锈钢管,阀门采用相同材质的波纹管阀或隔膜阀。

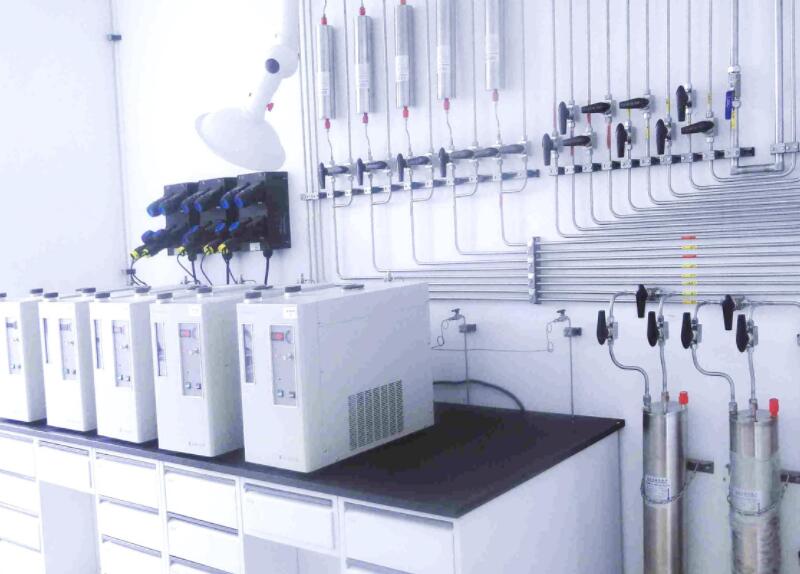

实验室青岛高纯气体配管应如何设置?

       特气系统:必要的还需做双套管:外管酸洗钝化(AP)处理,内管电解抛光(EP),阀门采用相同材质的波纹管阀或隔膜阀。压缩空气(CDA):系统管道采用光亮退火(BA)低碳(316L)不锈钢管,阀门采用相同材质的球阀。对于特殊气体来讲,气体品种多,有毒有害气体多,原来是一机台配一气柜,高昂的装备组合和维修费用大大增加了投资成本,且有的还布置在工艺间内,存在着泄漏的安全隐患。现在广泛采用集中供气系统,气柜集中,自控系统不断完善,其报警、喷淋、切换、吹扫多较为成熟,特气间也与工艺间隔离,并对房间有防爆要求,工作的安全性大大提高。
